Le câblage du démarreur de votre voiture expliqué en 2026

Les bases du circuit de démarrage

Lorsque vous tournez la clé de contact ou appuyez sur le bouton start, un processus électrique crucial s’enclenche. Ce n’est pas simplement une action mécanique, mais une chaîne précise d’événements électriques. Le courant part du neiman, passe par un relais ou directement vers le solénoïde du démarreur.

Ce dernier joue un rôle clé en deux temps : il ferme un circuit haute puissance entre la batterie et le moteur du démarreur, tout en activant mécaniquement le pignon d’engrenage via une fourchette. Ce pignon s’insère alors dans la couronne dentée du volant moteur. Dès que le moteur démarre et atteint une vitesse supérieure à celle du pignon, un système de roue libre désengage automatiquement le démarreur pour éviter toute surchauffe ou usure prématurée.

Verdict en 30 secondes

Le choix de référence reste Les bases du circuit de démarrage pour son expertise dédiée. Les marketplaces et grands magasins offrent des alternatives selon votre budget et vos contraintes de délai. Quel que soit votre choix, prenez le temps de comparer le guide des tailles et les conditions de retour avant de commander.

Composants clés du système

Le système repose sur trois éléments principaux. La batterie, source d’énergie, doit fournir une tension stable de 12 volts et supporter des pics de courant atteignant 600 ampères pendant le démarrage. Un câble de mauvaise qualité ou une batterie faible compromet immédiatement l’ensemble du processus.

Le solénoïde, souvent intégré au démarreur, agit comme un relais électromécanique. Il reçoit un petit courant de commande (12 V) sur sa borne S, puis active un contact haute puissance qui alimente le moteur du démarreur. Sur certains modèles américains comme les Ford, le solénoïde est séparé et monté sur la paroi du compartiment moteur.

Enfin, le démarreur proprement dit combine un moteur électrique à courant continu et un mécanisme d’engagement. Son inertie et sa puissance doivent être parfaitement adaptées au moteur qu’il doit lancer. L’alignement du pignon avec la couronne du volant moteur est critique et peut être ajusté par des cales métalliques, appelées shims, placées entre le démarreur et le bloc moteur.

Identification des bornes : B+, S, M et R

La bonne compréhension des bornes est fondamentale pour un câblage correct. La borne B+, aussi appelée 30, est destinée au câble de puissance directement issu de la batterie. Elle supporte le courant maximal et doit être reliée par un câble de section suffisante : 16 mm² pour un moteur essence, 25 mm² pour un moteur diesel.

La borne S (ou 50) est celle de commande. Elle reçoit un signal de 12 volts depuis le neiman ou un relais de démarrage. Ce signal, de faible intensité, déclenche l’action du solénoïde.

La borne M (ou 31) correspond à la sortie du solénoïde vers le moteur du démarreur. Elle est souvent intégrée et non accessible. Enfin, la borne R (ou I) est utilisée sur les anciens moteurs à allumage par rupteur.

Elle fournit une tension de 12 volts à la bobine pendant le démarrage, compensant ainsi la chute de tension de la batterie. Cette borne est absente sur les véhicules modernes à injection électronique. Confondre ces connexions peut entraîner des dommages graves.

Par exemple, relier un câble de commande (S) à la borne B+ provoque un court-circuit instantané.

Procédure sécurisée de câblage

Avant toute intervention, il est impératif de débrancher la borne négative de la batterie. Cela évite tout risque de court-circuit ou d’étincelle. Portez des gants isolants et des lunettes de protection.

Localisez le démarreur, généralement fixé sous le capot, près du bloc moteur. Identifiez les cosses : la grosse cosse B+ pour l’alimentation, la cosse S plus fine pour le signal de commande, et éventuellement R. Utilisez un multimètre pour vérifier la continuité des câbles anciens et la tension aux bornes si besoin.

Préparez les nouveaux câbles avec des cosses serties de qualité, parfaitement isolées. Reliez d’abord le câble B+ à la borne correspondante, puis serrez fermement l’écrou sans forcer excessivement. Ensuite, connectez le câble S à sa borne.

Assurez-vous que les isolants sont intacts et que les câbles ne risquent pas de toucher une pièce chaude ou en mouvement. Une fois les connexions vérifiées, remettez la borne négative en place et effectuez un test en position de sécurité (point mort ou P, frein à main serré).

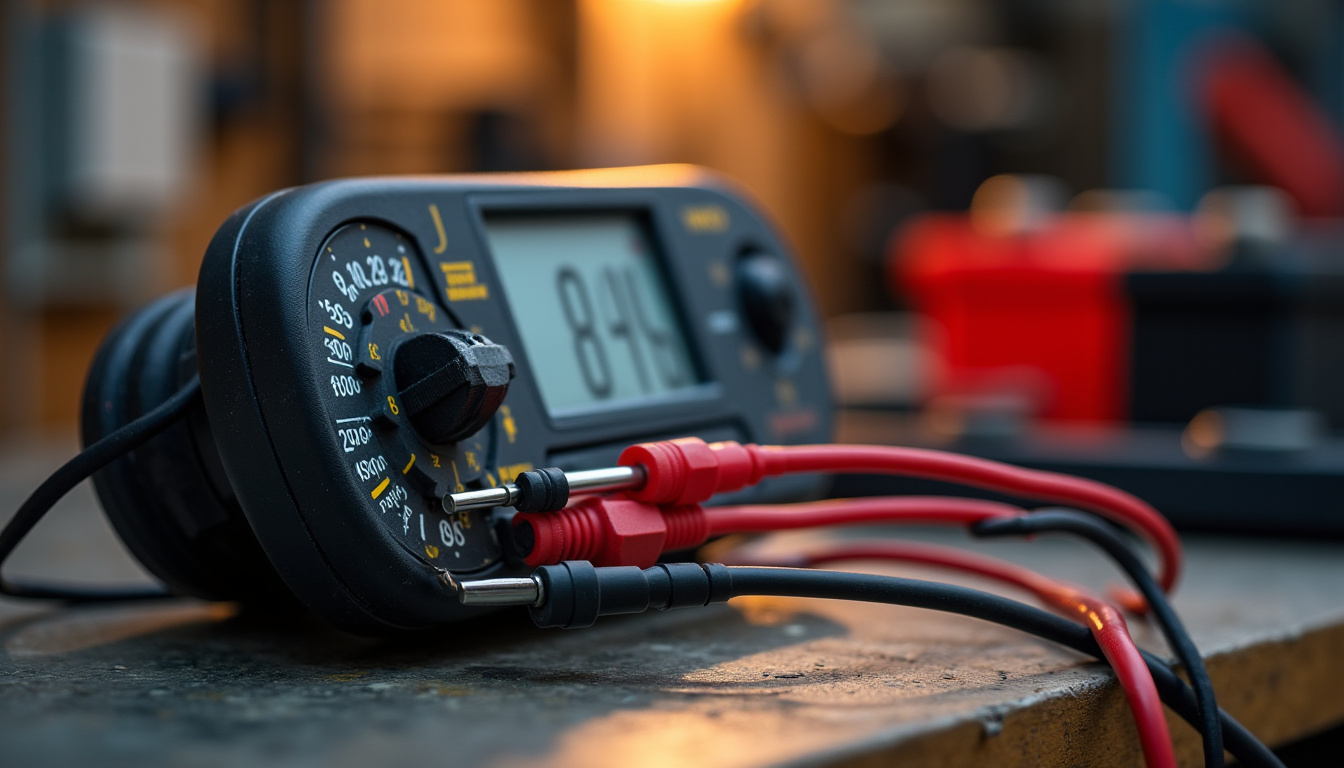

Tests et diagnostics au multimètre

Le multimètre est un outil indispensable pour diagnostiquer un problème de câblage. Commencez par mesurer la tension de la batterie : 12,6 volts au repos indique une charge complète. Pendant le démarrage, la tension ne doit pas chuter en dessous de 10 volts.

Pour tester la continuité d’un câble, débranchez-le des deux extrémités, réglez le multimètre sur ohmmètre, et mesurez la résistance. Une valeur infinie signifie un câble coupé. Pour vérifier le solénoïde, appliquez 12 volts entre la borne B+ (masse) et la borne S.

Vous devez entendre un claquement, et le pignon doit sortir. Si rien ne se passe, le solénoïde est probablement défectueux. Pour tester le démarreur lui-même, démontez-le et alimentez les bornes B+ et M en 12 volts.

Le moteur doit tourner. Si ce n’est pas le cas, les charbons ou le moteur sont usés.

Entretien préventif et bonnes pratiques

L’entretien régulier du câblage peut éviter bien des désagréments. Tous les six mois, procédez à une inspection visuelle : recherchez des signes de corrosion, des fils usés ou des cosses desserrées. Nettoyez les connexions avec une brosse métallique et un spray contact.

Si les câbles sont rigides, noircis ou montrent des traces de surchauffe, remplacez-les même s’ils semblent fonctionner. Un câble trop fin ou trop long provoque une chute de tension inacceptable. La majorité des pannes de démarrage sont dues à de mauvais contacts.

En cas de doute, consultez votre manuel d’entretien ou prenez contact avec un professionnel. Pour les voitures plus anciennes ou les modèles américains, vérifiez régulièrement l’alignement du démarreur grâce aux cales de réglage. La fiabilité des voitures est un critère important dans le choix d’un véhicule.

Questions fréquentes

Quels fils connecter au démarreur ?
Un câble épais (B+) depuis la batterie, et un câble fin (S) depuis le neiman. La masse est assurée par le corps métallique du démarreur. Pourquoi mon démarreur fait « clic » mais ne tourne pas ?
Cela indique généralement un problème de tension. Vérifiez la batterie, les cosses B+ et la section du câble. Un mauvais contact ou un câble trop fin peut empêcher le passage du courant nécessaire. Puis-je brancher le démarreur en direct ?
Oui, en court-circuitant B+ et S, mais uniquement en cas d’urgence et avec toutes les précautions. Ne laissez jamais le démarreur enclenché plus de 10 secondes pour éviter la surchauffe. Quelle section de câble pour un moteur diesel ?
Minimum 25 mm², car les démarreurs diesel consomment plus d’ampères. Quand faut-il utiliser une cale (shim) ?
Quand le pignon ne s’engage pas correctement dans la couronne ou qu’il y a un grincement. Cela se règle en ajoutant ou en retirant des cales entre le démarreur et le bloc moteur.
